G4 Phoenix독보적인 확산성수소 측정기술의 대명사

신속한 분석결과 최소 3분만에 분석결과를 얻을 수 있어 72시간이상이 소요되던 기존의 분석방법과 비교할 수 없이 빠른 분석업무가 가능합니다.

초고감도 TCD검출기 타사의 검출기보다 10배이상 감도가 높은 초고감도 TCD검출기로 누구보다 정밀한 결과를 얻을 수 있습니다.

표준가스 보정 표준가스를 10가지의 다양한 부피로 설정 가능하여 용도에 따라 정확한 보정이 가능합니다.

국제기준에 부합하는 분석법 ISO3690, AWS A4.3에 부합하는 분석법으로 각종 연구개발에 적합합니다.

잔류수소 측정 전기저항로를 추가하여 확산성수소 뿐만 아니라 잔류수소분석까지 가능합니다.

Programmable Measurement 가열속도와 유형 등을 자유롭게 설정 가능하여 각종 상황에 맞는 분석이 가능합니다.

G4 PHOENIX DH

정확하고 빠르게 확산 가능한 수소 측정

하나의 작업에 대한 유일한 솔루션 : 확산성 수소 @ its Best

ppb (ng/g) 수소 검출 한계 고감도 열 전도도 검출기는 서브 ppm 범위까지 분석을 허용하며, 선택적 질량 분광계는 낮은 ng/g 범위에서 검출 한계를 감지할 수 있습니다.

30mm 퍼니스 튜브의 직경 AWS A4.3에 따라 판금이나 용접 시편과 같은 대형 샘플을 수용하는 데 적합합니다.

10 볼륨 자동 가스 주입 교정 시스템의 광범위한 동적 범위에서 교정의 선형성과 추적성을 보장합니다.

정확하고 빠르게 확산 가능한 수소 측정을 통해 취성, 수소 유발 균열 및 기타 비용이 많이 드는 것을 방지할 수 있습니다.

수소로 인한 손상은 광범위하고 무서운 현상입니다.
용접 하는 동안, 용접 아크에서 수증기(예: 습도) 또는 탄화수소의 해리로 인해 수소가 생성되고, 용융 금속은 빠르게 수소를 흡수할 수 있습니다.
금속에 들어가면 소소원자는 금속의 미세 구조 내부에서 신속하게 확산될 수 있습니다.
확산성 수소는 수소 유도 균열(냉각 또는 지연균열)을 일으켜 구성 요소가 기계적 응력의 영향을 받아, 갑자기 사전 표시없이 고장나는 경우가 있습니다.
따라서 확산 가능한 수소는 취성, 수소 유도 또는 보조 균열(HIC/HAC) 또는 다른 손상 효과 중에서 수소 지연 균열로 인해 평가하는데 중요합니다.

G4 PHOENIX DH는 다양한 매트릭스에서 확산 가능한 수소를 신속하고 자동으로 측정하기 위해 운반 가스 온열 추출을 활용합니다.

주요 이점:

  • 전용 기준 가스 채널, 열교환기 및 ng / g 분석 기능을 갖춘 고성능의 장기 안정 열전도율 검출기 (TCD)
  • 정확한 온도 제어를 위한 열 질량이 낮은 고유한 적외선 (IR) 퍼니스, 최대 900 ° C까지 프로그래밍 가능한 급속 가열 (및 냉각) 대형 시료 수용
  • 직접 샘플 온도 판독을 위한 옵션 열전대 키트
  • 옵션으로 최대 1100 °C의 높은 온도를 위한 추가 저항 가열 로
  • 10 가지 용량의 통합 가스 주입 장치를 통해 전체 측정 범위에 걸쳐 수소 또는 헬륨을 사용하여 자동으로 신뢰할 수있는 가스 교정
  • ISO 3690의 GC 방법을 커버하기 위해 외부 샘플링 캐니스터에 대한 선택적 인터페이스
  • 사중 극자 질량 분석기가 있는 G4 PHOENIX MS는 검출 한계를 1 배 이상 향상시켜 초저 확산 성 수소 농도 또는 동위 원소를 평가하고, 강철의 다양한 수소 트랩에 대한 연구를 가능하게 합니다.
확산 가능한 수소 분석이 필요한 이유는 무엇입니까?

수소 유도 균열 및 취성은 위험한 현상입니다.
고강도 강철과 산소구리 등급은 수소 취성에 특히 취약하지만, 확산 가능한 수소의 흡수는 더 많은 금속에 영향을 미치지만 주변 습기와 같은 환경 및 공정 조건에 큰 영향을 미칩니다.
모든 기계적, 열 및 갈바닉 제조 단계에서 특히 용접 및 납땜 중에 수소를 도입할 위험이 있습니다.
G4 PHOENIX에 의해 적용된 빠른 방법은 30 분 이내에 결과를 제공할 수 있지만 기존의 방법은 며칠이 필요합니다.
따라서, 확산 가능한 수소에 대한 가능한 사전 용접 테스트를 허용하는 유일한 방법입니다.
이를 통해 사용자는 프로세스가 완료되기 전에 비용이 많이 드는 오류를 방지하기 위해 프로세스를 최적화할 수 있습니다.

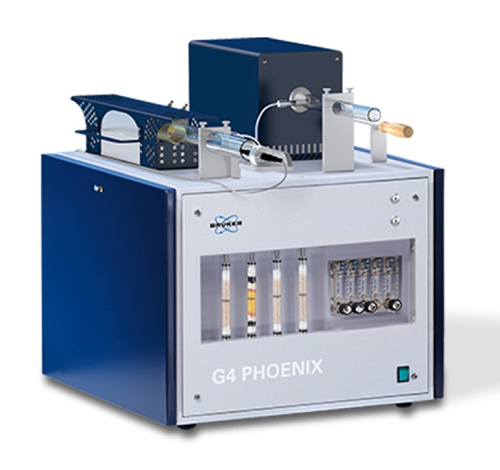

이중 용광로가 있는 G4 PHOENIX

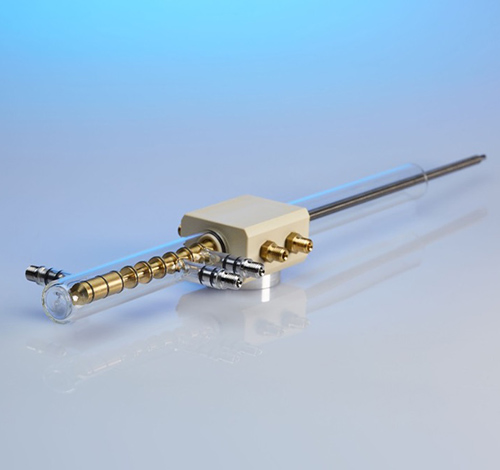

표준 교정 수소 교정을 위한 고유한 가스 교정

인터레이션 된 열 교환기와 듀얼 채널 TCD

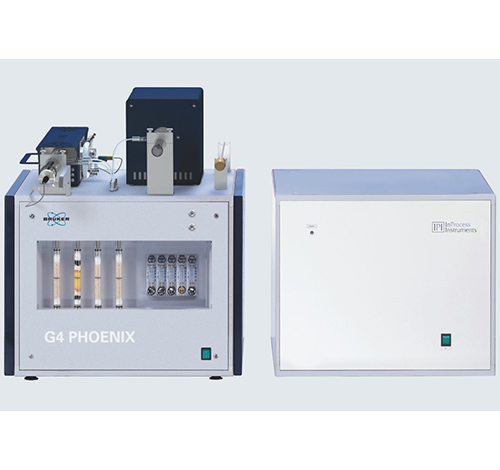

질량 분광계가 있는 G4 PHOENIX MS

Specification
- 사양 혜택
탐지기 G4 PHOENIX 기준 채널 및 조절 가능한 게인 증폭기를 갖춘 열 전도율 검출기 안정적이고 조정 가능한 범위, 드리프트 없음
G4 PHOENIX MS 질량 분광계, m/z 범위 1-100 아무, 단일 쿼드러폴, 최적화된 EI 소스 및 채널트론 검출기 고유한 질량 분석 성능
퍼니스 적외선 가열 900 ºC까지의 IR 퍼니스, 석영튜브 내경 30mm, 냉각수, 직접 샘플 온도 판독을 위한 옵티칸 열전대 키트 정밀한 온도 제어, 유연한 가열 프로그램, 대형 시료 수용
저항 가열 (옵션) 최대 1100 ºC의 추가 저항 가열 로, 석영 튜브 내경 18mm 다상 이중 강철의 잔류 수소
운반 가스 Nitrogen 99.995% 순도, 최소 2bar (~50 psi), 미량 분석을 위한 99.9990% 순도 재생 가능한 분자체를 사용한 사전 세척
교정 가스 순수 가스(H2 또는 He) 또는 인증된 혼합물(각 성분 99.999% 순도), 10개의 개별 부피를 갖춘 자동 가스 용량 교정 시스템 표준없이 쉽고 정확한 가스 교정, p, T, V추적 가능
냉각수 1 l/min @ 3bar (44 psi) 빠른 냉각, 표준 수돗물 호환, 워터 스톱 밸브가 있는 수냉식 설계, 냉각기도 가능
전원 공급 장치 G4 PHOENIX 230 VAC (± 10 %), 50-60 Hz, 2200 VA 산업 표준 전력 및 전류 구성
질량 분광계 230 VAC, 50-60 Hz, 250 VA
치수 및 무게 G4 PHOENIX 630 x 700 x 670mm(W X D x H), 무게 ~ 50kg
질량 분광계 630 x 640 x 480mm(W X D x H), 무게 ~ 60kg
